INA NKX10-Z-TV-XL combined needle bearings | 10x19x23mm
Also known as : NKX10-Z-TV-XL
- Inside Diameter: 10 mm
- Outside Diameter: 19 mm
- Width: 23 mm
- Basic dynamic load rating: 10 kN
- Basic static load rating: 14 kN
![](/img/ina/needle/nx/nkx10z-tn.jpg)
INA NKX10-Z-TV-XL Bearing
INA NKX10-Z-TV-XL Bearing details
Number | NKX10-Z-TV-XL | |
---|---|---|
Type |
Needle roller bearings Needle roller/axial ball bearings |
|

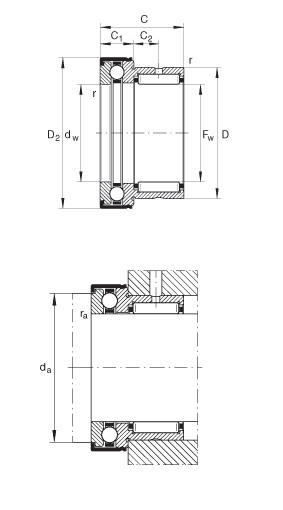

Fw | 10 mm | |
D | 19 mm | |
C | 23 mm | Tolerance: 0/-0,25 |
C1 | 9 mm | Tolerance: 0/-0,2 |
C2 | 6,5 mm | |
D2 max | 25,2 mm | |
da | 19,7 mm | |
dw | 10 mm | Tolerance: E8 |
ra max | 0,3 mm | |
rmin | 0,3 mm | |
m | 36 g | Mass |
Cr | 7000 N | Basic dynamic load rating, radial |
C0r | 7800 N | Basic static load rating, radial |
Ca | 10000 N | Basic dynamic load rating, axial |
C0a | 14000 N | Basic static load rating, axial |
Cur | 1310 N | Fatigue limit load, radial |
Cua | 670 N | Fatigue limit load, axial |
nG | 12400 1/min | Limiting speed |
IR7X10X16-XL | Suitable inner ring |
As INA bearing distributor, Nodes bearings have INA NKX10-Z-TV-XL Needle roller/axial ball bearings in stock. NKX10-Z-TV-XL is axial component, single direction, to DIN 5429, with end cap, for grease lubrication.
![](/img/ina/needle/nx/drawing-nkx-z.png)
INA NKX10-Z-TV-XL bearing cross reference
![](/img/ina/hk/hk1010.jpg)

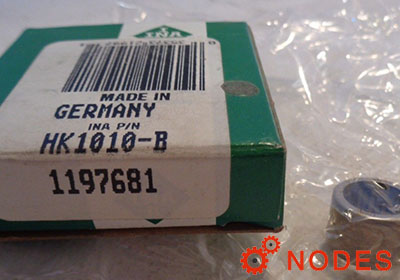

INA HK1010 bearing
10mm x 14mm x 10mm
![](/img/ina/hk/hk1012.jpg)

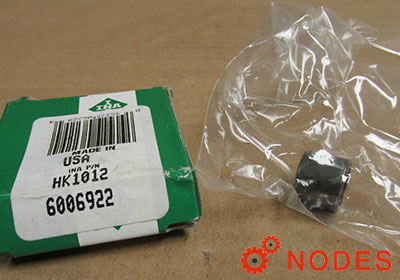

INA HK1012 bearing
10mm x 14mm x 12mm
![](/img/ina/hk/hk1015.jpg)

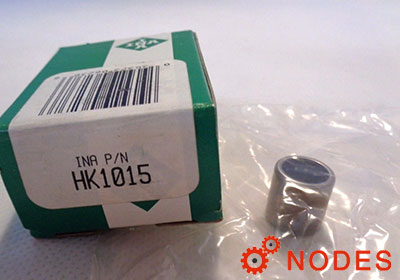

INA HK1015 bearing
10mm x 14mm x 15mm
![](/img/ina/hk/hk-2rs.jpg)
INA HK1010-2RS bearing
10mm x 14mm x 10mm
![](/img/ina/hk/hk-2rs.jpg)
INA HK1012-2RS bearing
10mm x 14mm x 12mm
![](/img/ina/hk/hk1014-2rs.jpg)

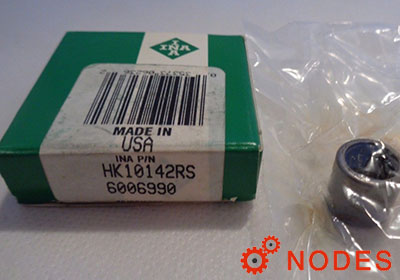

INA HK1014-2RS bearing
